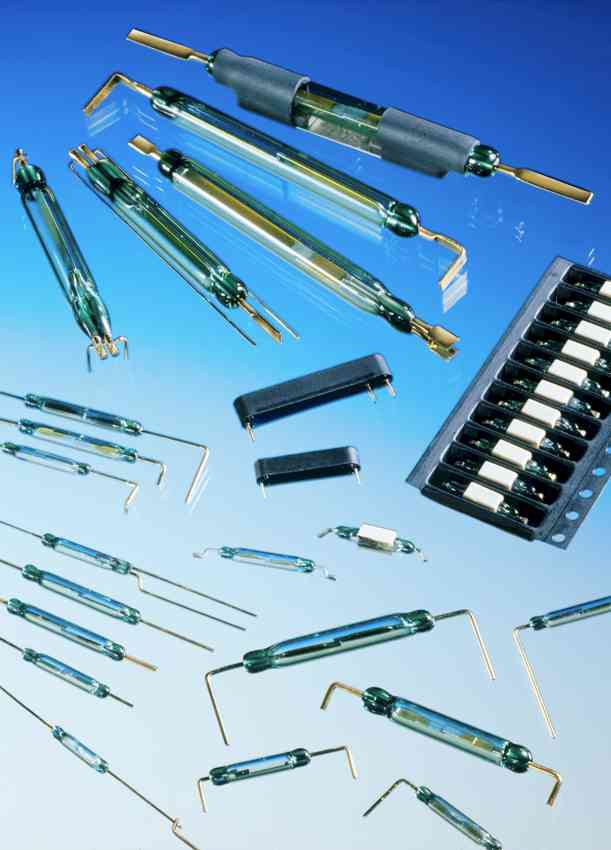

REEDSWITCHES

Parameters Type			0213	0211	0219	2522	0228	2322	2314	2212 1)
Contact form	-	-	A	A	A	A	A	A	A	A
Contact material	-	-	Rh	Rh	Rh	Rh	Rh	Rh	Rh	Rh
Switching capacity	max.	W / VA	1	1	10	6	10	10	10	10
Switching voltage	max.	V AC/DC	24	24	100	140	100	150	400	100
Switching current	max.	A	0,1	0,1	0,5	0,5	0,5	0,5	0,5	0,2
Carrying current	max.	A	0,3	0,3	1,0	0,8	1,0	1,0	1,0	0,5
Dielectric strength	min.	V DC	100	150	150	200	150	200	600	150
Contact resistance	max.	mOhm	200	150	100	150	150	150	150	100
Insulation resistance	min.	Ohm	1E9	1E9	1E9	1E10	1E9	1E10	1E11	1E9
Pull-in sensitivity	-	AT	10... 40	10...30	10...30	10...40	10...30	10...35	10...35	15...45
Drop-out sensitivity	min.	AT	5	5	5	5	5	5	5	10
Switching time without bounce	max.	ms	0,3	0,3	0,4	1,0	1,1	1,8	1,8	1,4
Bounce time	max.	ms	0,3	0,3	0,3	0,3	0,3	0,2	0,2	1,0
Release time	max.	ms	0,05	0,05	0,05	0,05	0,05	0,05	0,05	0,05
Resonant frequency	typ.	Hz	11000	7500	5900	6000	5000	5000	5000	3900
Operating frequency	max.	Hz	500	500	500	400	500	200	200	500
Vibration	10-1000 Hz	g	20	20	20	35	20	35	35	20
Shock	11 ms	g	30	30	30	50	30	50	50	30
Capacitance	typ.	pF	0,4	0,2	0,3	0,5	0,3	0,7	0,7	0,5
Operating temperature range	-	°C	-40....+150
Test coil	-	Type	0211	0211	0221	1035	0221	1035	1035	0221
1) Close differential switches
Dimensions
Total length	A max.	mm	36,0	36,0	44,5	55,0	45,0	55,0	55,0	45,0
Glass length	B max.	mm	7,0	10,0	12,0	11,0	14,0	14,1	14,1	16,5
Glass diameter	C max.	mm	1,8	2,0	2,0	2,1	2,2	2,3	2,3	2,8
Wire diameter	D max.	mm	0,30	0,40	0,50	0,40	0,50	0,50	0,50	0,35x0,6
Additional types on request	-	-	-	-	-	-	-	-	-	-
